Inženýrské sítě pro Revit
Popis
Revit balíček pro tvorbu situací a inženýrských sítí, který je založený na normě pro mapy velkých měřítek ČSN 01 3411. Balíček šablon a kódů, který vám usnadní tvorbu inženýrských sítí.
Koordinační situace v Revitu rychle a jednoduše
- Balíček slouží pro tvorbu koordinační a architektonické situace
- Cena balíčku za 1 licenci
- Založeno na normě: ČSN 01 3411
- Zpracované tabulky z normy: tab. č.0 – Čáry; tab. č.2 – Hranice; tab. č.6 – Potrubní a elektrická vedení a jejich zařízení a objekty

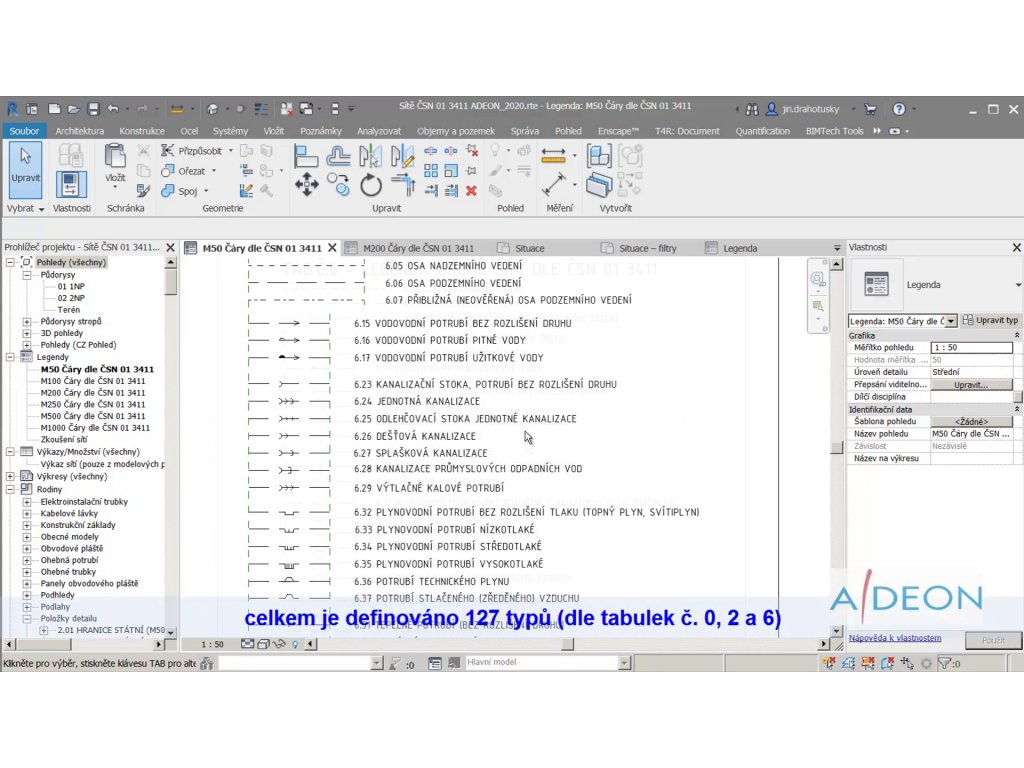

- Celkový počet značek a čar: 127
- Připravená měřítka: 1:50, 1:100, 1:200, 1:250, 1:500, 1:1000
- Součty délek jednotlivých sítí: Lze vytvářet výkazy délky jednotlivých sítí
- Automatická legenda: Připravený kód pro automatickou tvorbu legend
- Barevné rozlišení sítí dle druhu: Přebarvení sítí do barevné verze v závislosti na druhu vedení
- Manipulace s objekty sítí je standardní dle zvyklostí v Revitu
- Verze Revitu: 2018 a novější Revit / Revit LT
- V Revitu LT nelze využít připravenou automatickou legendu
„Balíček je opravdu pomocník. Revit má slabinu v situacích a balíček umožňuje i situace vypracovat v rámci modelu. Ono přenášení situace do autocadu taky funguje, ale musí se stále myslet na aktualizaci. Takhle to mám vše v modelu aktuální.“
Ing. arch. Libor Kubena, KM-Consult CZ s.r.o.
Ručně kreslené inženýrské sítě
Dle zvyklostí Revitu se sítě kreslí buď pomocí Komponenty detailu (včetně značek) nebo Čárou detailu (přerušované typy čar bez značek). Se všemi čárami se podle kategorie zachází jako s běžnými objekty (kreslení, editace, ořezávání/prodlužování, vykazování).

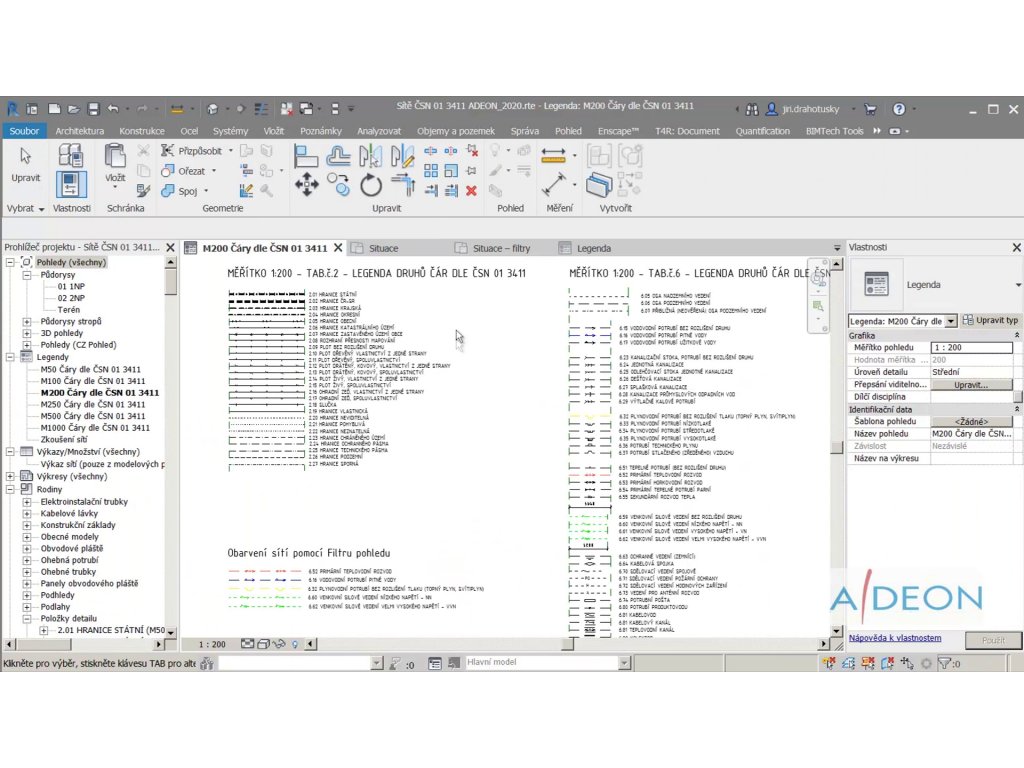

Podle normy jsou připravené čáry a značky z tabulek: tab. č.0 - Čáry, tab. č.2 - Hranice a tab. č.6 - Potrubní a elektrická vedení a jejich zařízení a objekty.
Sítě jsou závislé na měřítku pohledu a jsou vytvořené pro následující pohledová měřítka: 1:50, 1:100, 1:200, 1:250, 1:500, 1:1000.

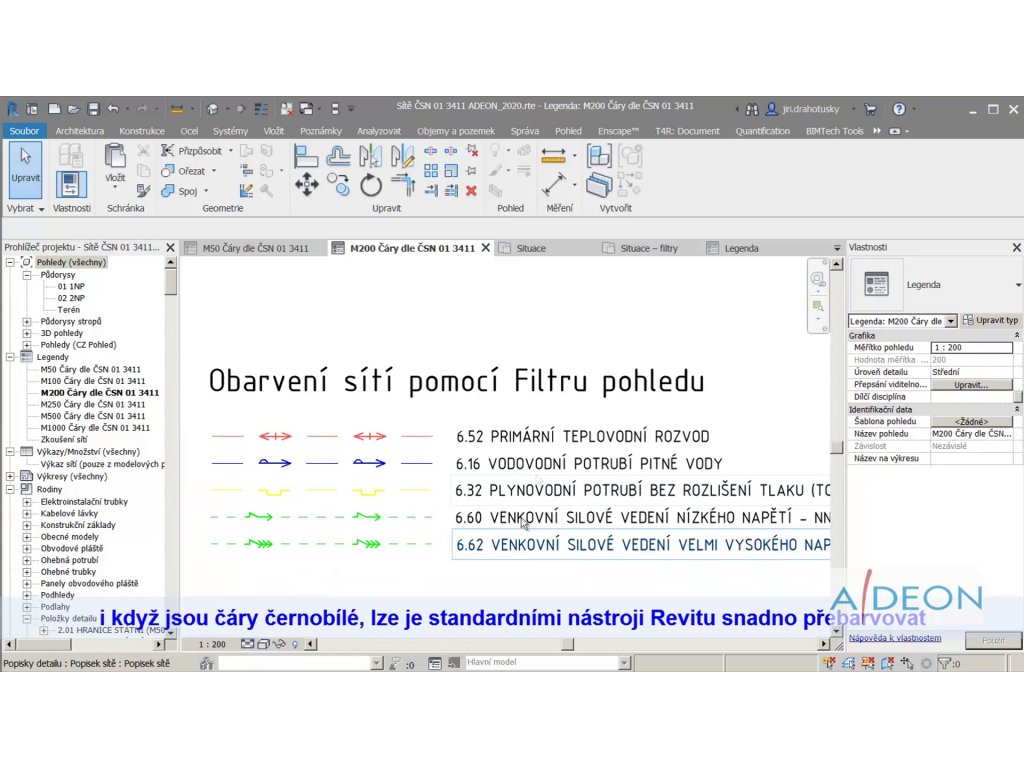

Obarvení sítí je možné například pomocí filtrů pohledu.

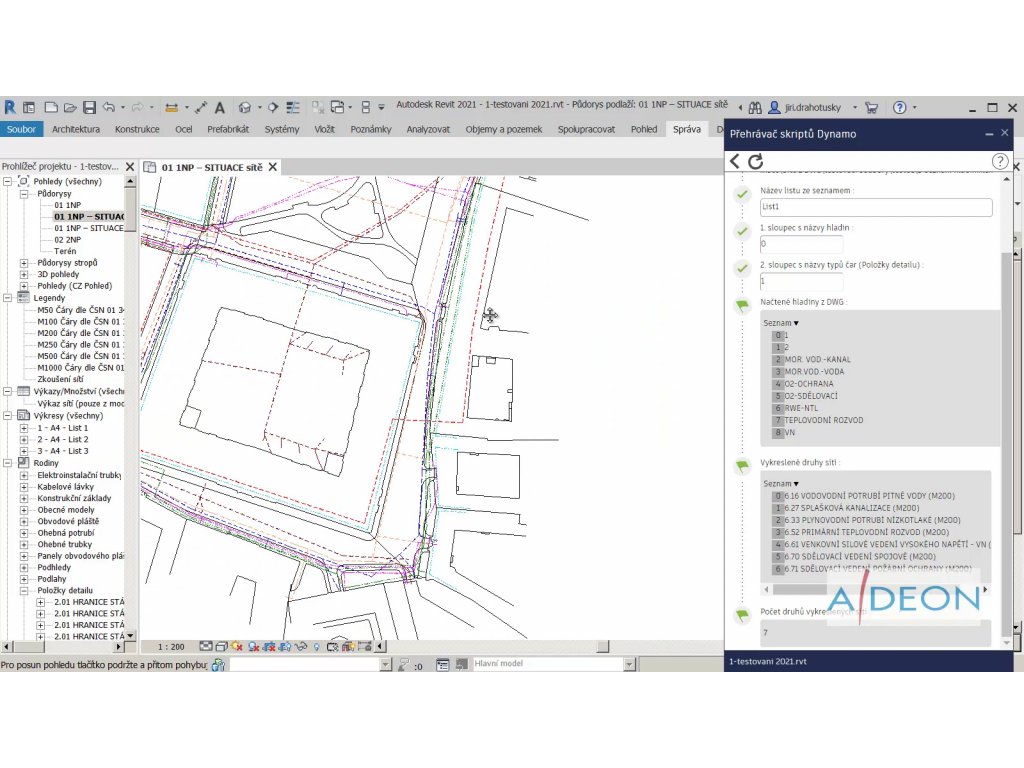

Automatický převod sítí z DWG pomocí nástroje Dynamo
Tento nástroj vznikl pro zjednodušení kreslení sítí, protože v případě použití sítí se značkami není možné hrany z podkladu jednoduše vybírat a nahrazovat je požadovaným druhem sítě. Sítě, vytvořené na základě DWG mohou být dvojího typu, jako Komponenty detailu (se značkami) a jako Detailové čáry (přerušované čáry bez značek).
Celý proces převodu spočívá v několik krocích:

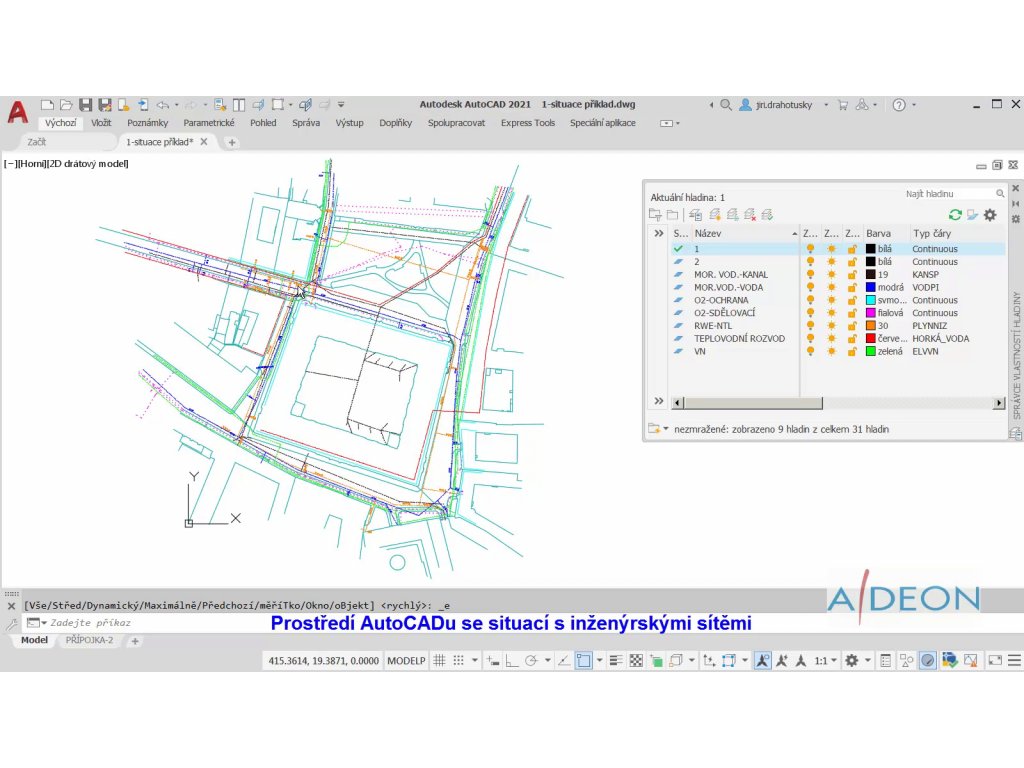

- Kontrola DWG podkladu se sítěmi a „učesání“ výkresu z pohledu potřebných hladin a entit.
- Vytvoření mapovacího souboru obsahujícího seznam hladin z DWG a odpovídajících názvů nahrazovaných sítí.
- Načtení všech potřebných typů sítí a popisku do aktuálního projektu ze šablony sítí.
- Vlastní převod probíhá pomocí vizuálního programování v Dynamo kódu. Výsledkem je vykreslení nových sítí podle předlohu v podloženém DWG.
Automatické legendy zakreslených sítí
Máme-li v nějakém pohledu nakreslené sítě (ručně nebo automaticky), můžeme pomocí Dynamo kódu vykreslit legendu těchto použitých sítí. Na nějaký vhodný pohled se umístí text s nadpisem legendy, který se později před spuštěním skriptu vybere. Legenda nemusí ležet v pohledu s čárami. Po spuštění skriptu se pod text legendy vykreslí fragmenty jednotlivých čar sítí a popisem po pravé straně čar. Geometrie legendy je nastavitelná před spuštěním skriptu. V případě sítí typu Komponenty detailu se popis vyrábí pomocí popisku. V případě obyčejných čar se po pravé straně objeví standardní textový popis. V obou případech se pro označení využívá názvu typu sítě. Názvy všech sítí začínají číslem plus původním textem podle normy.
