Inventor aplikace Add-On Ultimate 2.0


Novinka
  • 1 z 10

Dostupnost Zvolte variantu Připraveno Připraveno
Délka pronájmu
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Prodloužení licence
Můžeme doručit do
13.7.2020 13.7.2020
Cena 7 260 Kč 1 210 Kč od 1 210 Kč včetně DPH
6 000 Kč 1 000 Kč od 1 000 Kč
Kategorie Bonusy a Nadstavbové aplikace


 Nadstavba bonusových nástrojů pro aplikaci Autodesk Inventoru od společnosti Adeon CZ s.r.o. Obsahuje řadu nástrojů pro všechna pracovní prostředí Inventoru.

Licencování je formou pronájmu na 1 rok. Aplikaci dodáváme ve dvou verzích. Pro ty, kteří již od nás mají program Inventor za zvýhodněnou cenu. Licence je pouze pro jeden počítač.

Zkušební verze 2.0

 Aplikaci Inventor Add-On Ultimate si můžete vyzkoušet bez jakéhokoliv funkčního omezení na 14 dní. Dostupné budete mít všechny funkce a nástroje. Po uplynutí zkušební doby je potřeba zadat licenční klíč.



Funkce aplikace

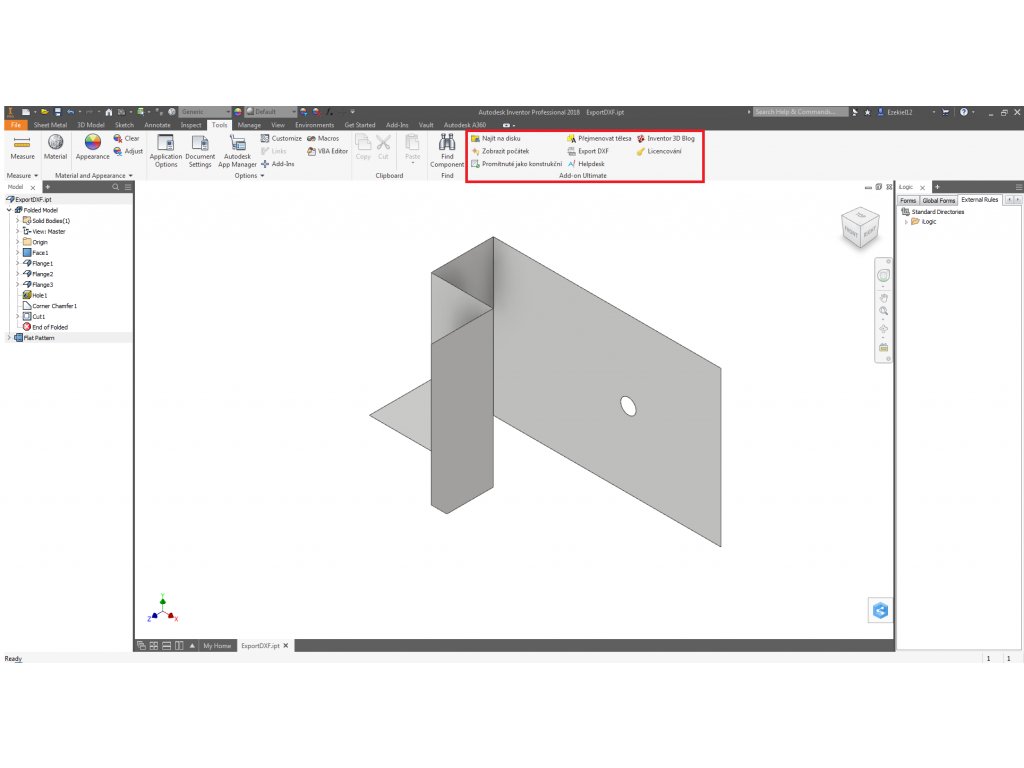

Prostředí dílu (IPT)

  • Najít na disku - Otevře windows složku s umístěním aktuálně otevřeného modelu.
  • Zobrazit počátek (náčrt) - Pokud si v náčrtu smažete počátek, tak jej na jedno kliknutí můžete zpátky promítnout.
  • Promitnuté jako konstrukční (náčrt) - Nastaví všechny promítnuté entity v náčrtu jako konstrukční.

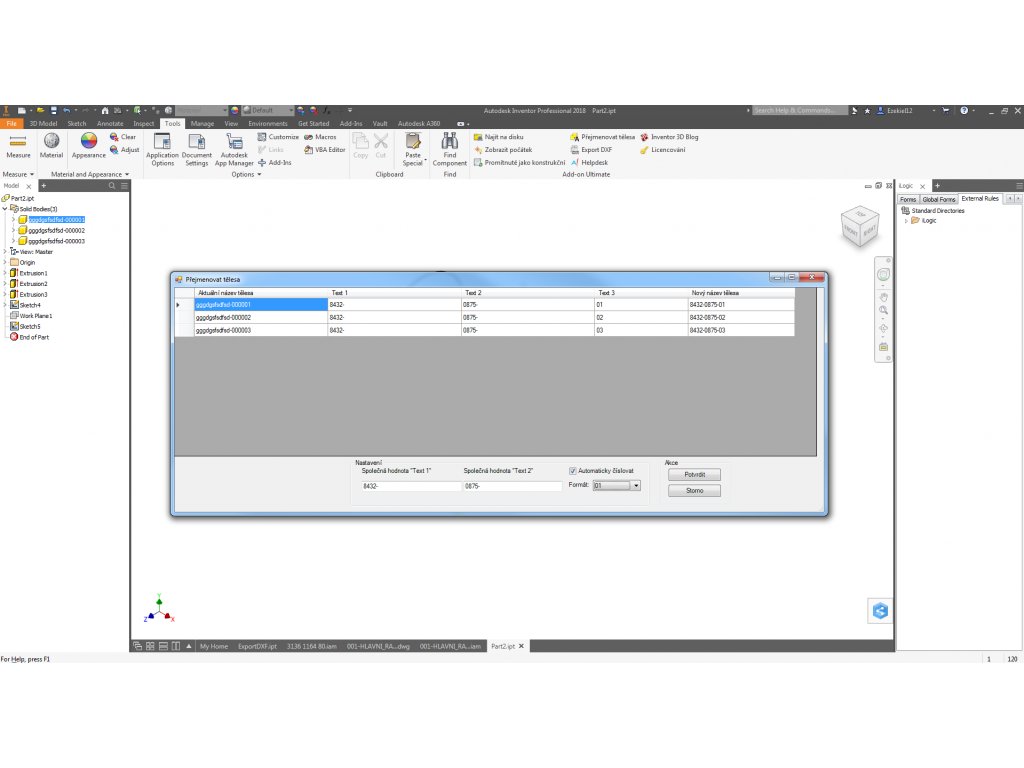

  • Přejmenovat tělesa - Slouží pro hromadné přejmenování objemových těles v dílu.
  • Export DXF (plech) - Vyexportuje DXF rozvinu plechu dle konkrétního nastavení (viz níže možnosti nastavení).
  • Srovnat těleso -  Nástroj slouží primárně pro importované objemy. Pokud jste naimportovali do Inventoru objem, který je posunut od nulového bodu a nedej bože ještě nějak orotován tak touto funkcí jej srovnáte podle potřeby. Na tři kliknutí tedy vše posunute a narotujete.

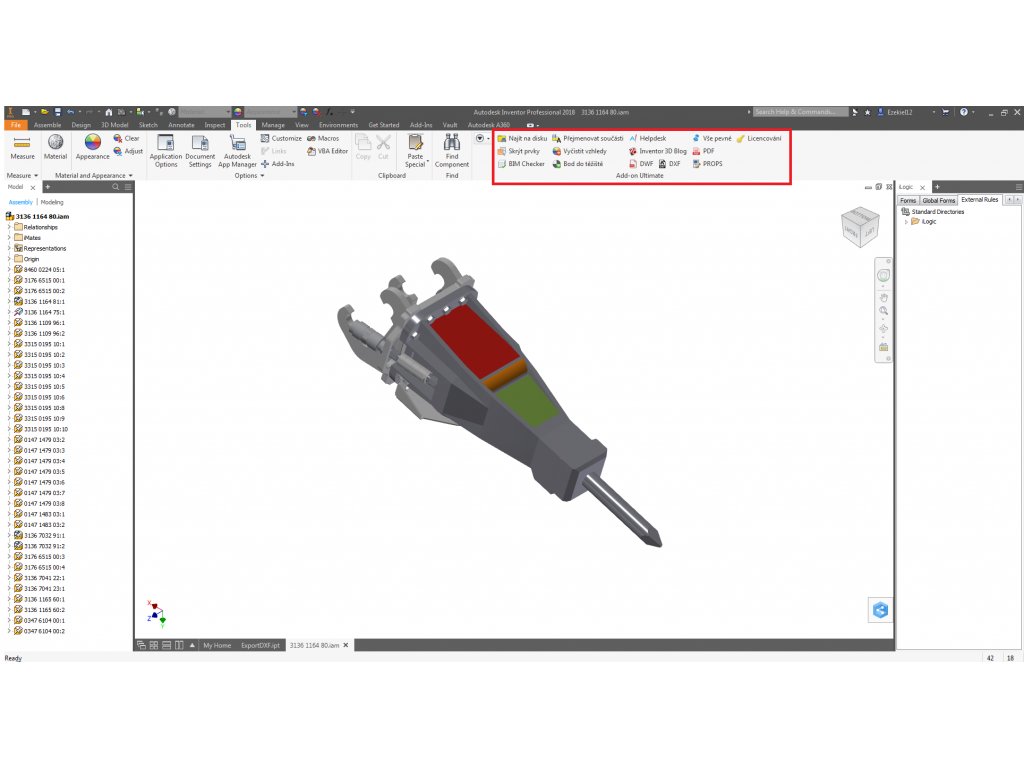

Prostředí sestavy (IAM)

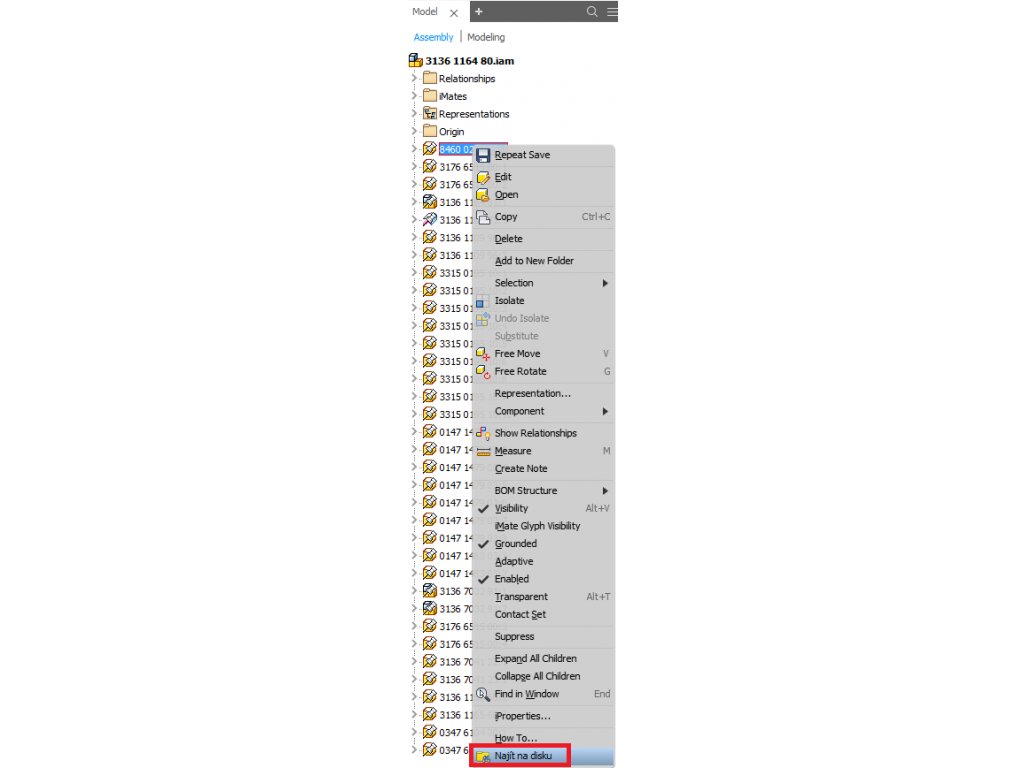

  • Najít na disku - Otevře windows složku s umístěním aktuálně otevřeného modelu.
  • Skrýt prvky - Najde všechny konstrukční prvky (roviny, osy, body) v sestavě a všech obsažených dílech sestavy a zruší jim viditelnost.
  • BIM checker - Otevře nabídku "Check Design" pro kontrolu složitosti modelu.

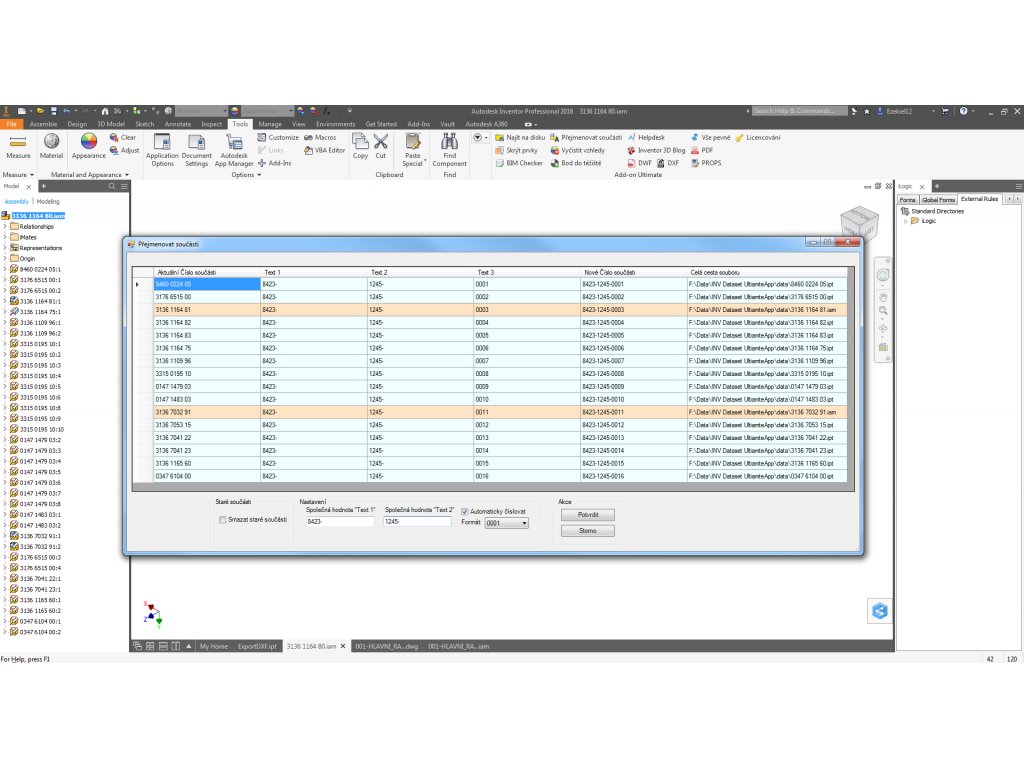

  • Přejmenovat součásti - Slouží pro hromadné přejmenování všech nebo vybraných součástí sestavy. Nové přejmenované součásti nahradí staré. Uživatel má pak možnost zvolit zda chce staré ponechat anebo se mají fyzicky smazat z disku.
  • Vyčistit vhledy - Projde celou sestavu a všechny obsažené komponenty a zruší přepsání vzhledů. Pokud najde díl, který má nastaven jiný vzhled než je ten od nastaveného materiálu, tak přepsání zruší a zůstane nastavení materiálu.
  • Bod do těžiště - Vloží 3D bod to souřadnic těžiště.

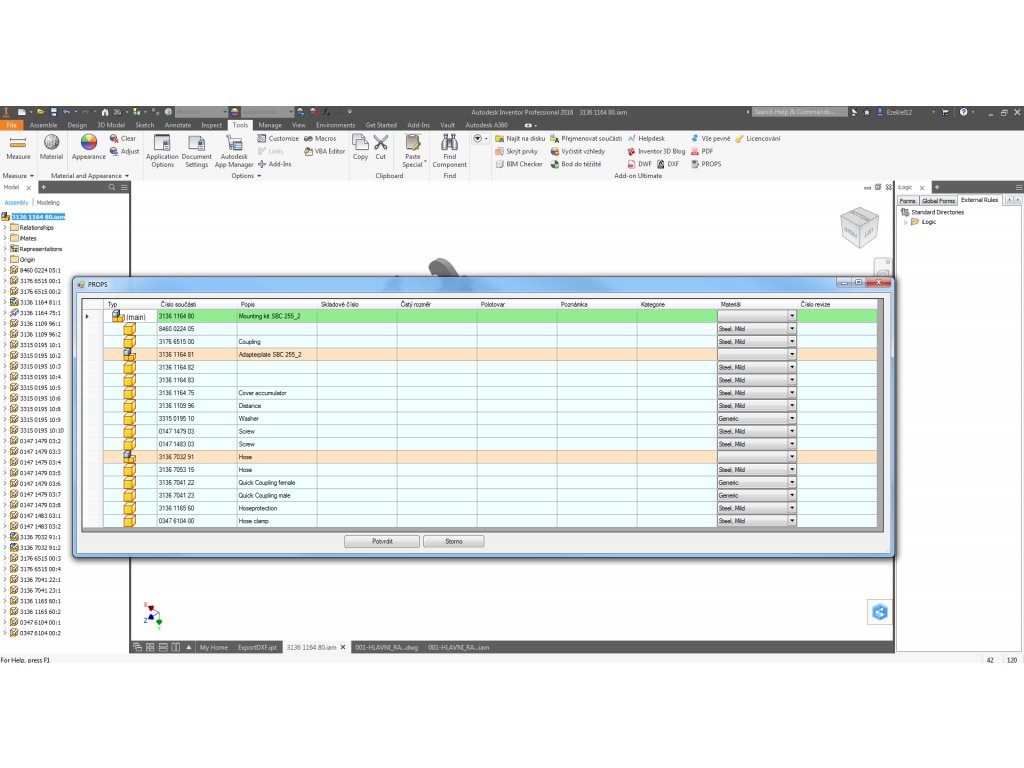

  • PROPS - Zobrazí tabulku pro správu iVlastností všech nebo vybraných součástí sestavy.
  • Vše pevné - Nastaví všechny komponenty sestavy jako pevné (Grounded).
  • DWF - Projde celou sestavu a ke každý model vyexportuje do formátu DWF. Všechny exporty uloží do složky DWF v místě projektu.
  • DXF - Projde celou sestavu, vyhledá všechny plechové díly a u těch vytvoří rozviny a uloží jako DXF. Nastavení exportovaného rozvinu lze zvolit v nastavení aplikace (viz níže). Vše se uloží do složky DXF v místě projektu.
  • PDF - Projde celou sestavu a vyhledá všechny výkresy k jednotlivým komponentám. Pokud najde, tak každý výkres vyexportuje jako PDF dle konkrétního nastavení (viz níže). Vše uloží do složky PDF v místě projektu.
  • Skrýt náčrty - Nástroj projde celou sestavu a všechny podřazené komponenty, a pokud najde náčrt, který má zapnutou viditelnost, tak ji vypne a zobrazený náčrt tak schová.
  • Automaticky přejmenovat uzly prohlížeče - Vždy před uložením modelu sestavy se zkontroluje, zda jsou uzly ve stromové struktuře pojmenované podle čísla součásti a pokud ne, tak je přejmenuje.

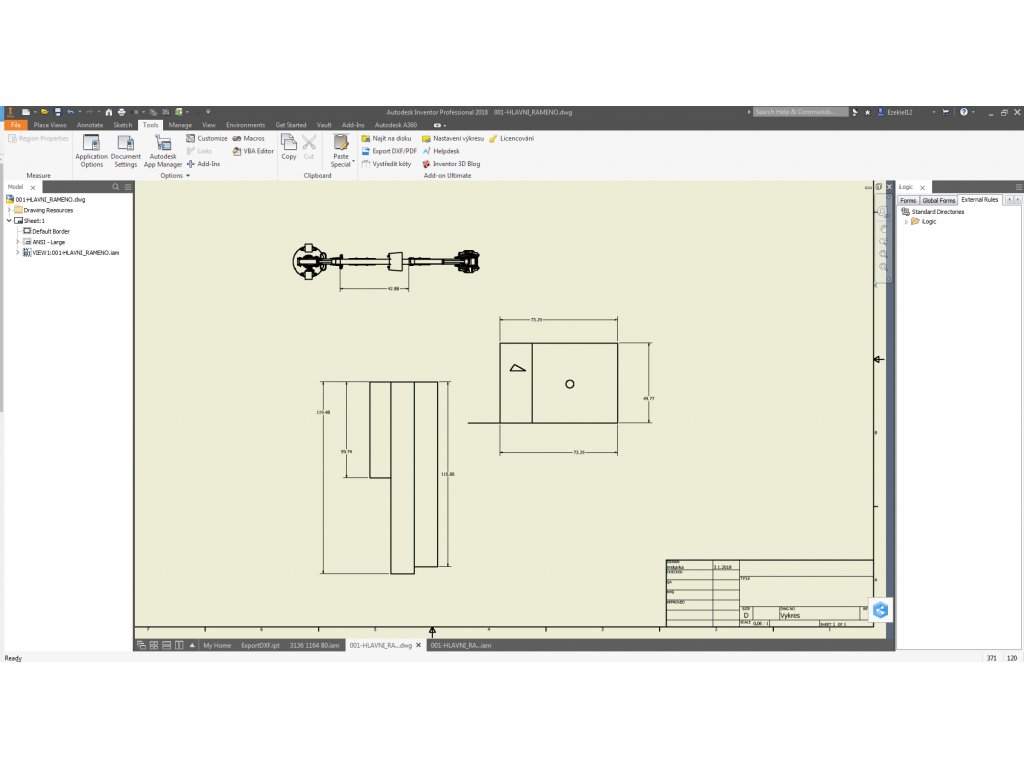

Prostředí výkresu (DWG / IDW)

  • Najít na disku - Otevře windows složku s umístěním aktuálně otevřeného modelu.
  • Export DXF/PDF - Exportuje aktuální výkres do PDF nebo DXF dle předem zvoleného nastavení.
  • Vystředit kóty - Projde všechny kóty výkresu a všehny vycentruje.
  • Nastavení výkresu - Otevře nabídku "Nastavení výkresu".
  • Vystředit kóty - Nástroj projde celý otevřený výkres a vystředí všechny nalezené kóty.
  • Osy děr - Nástroj projde celý otevřený výkres a vloží do všech nalezených děr osu.
  • Středy děr - Nástroj projde celý otevřený výkres a vloží středovou značku do všech nalezených děr.
  • Vyčistit kóty - Nástroj projde celý otevřený výkres a promaže všechny nevyřešené kóty, které ztratili svou referenci (například na hranu).



Karta My Home

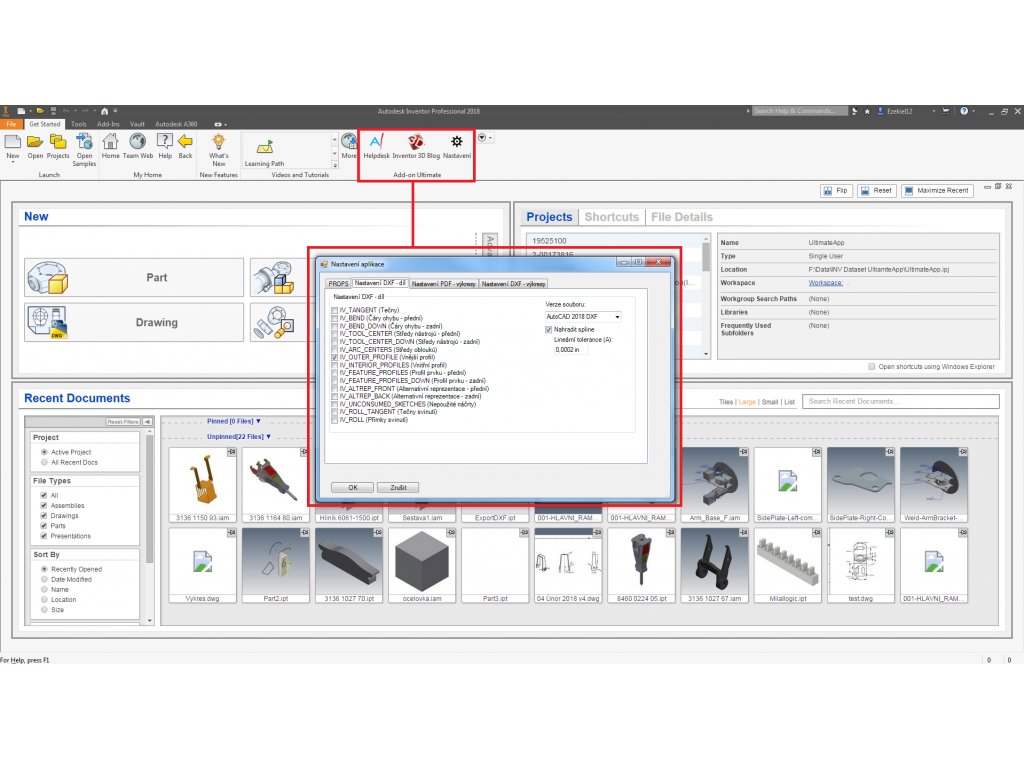

  • Nastavení
    • PROPS - Nastavení, zda se má povolit editace "Čísla součásti" v nástroji PROPS (v sestavě).
    • DXF díl - Nastavení co vše má obsahovat DXF export rozvinu plechu součásti. Platí i pro hromadný export ze sestavy.
    • DXF výkresy - Nastavení DXF exportu výkresu. Je možno vložit vlastní konfigurační soubor (*.ini)
    • PDF výkresy - Nastavení PDF exportu výkresů. Platí jak pro export přímo z výkresu anebo ze sestavy.
    • Jazyk aplikace - Zvolte jazyk aplikace
    • Automatické ukládání - Automatické ukládání otevřených souborů v Inventoru.
    • Správa iVlastností - kontrola vyplňování a vytvářeni různých ivlastností
    • Správa iLogic skriptů - Přidejte svoje existující ilogic kódy jako tlačítka do karet Nástrojů Inventoru.



Požadavky aplikace

  • Inventor Professional 2021-2018
Kategorie Inventor
Česká lokalizace (?) Ano
Operační systém Windows

Inventor Add-on Ultimate 2.0
