AutoCAD Civil 3D 2024
Popis
Co je AutoCAD Civil 3D?
Civil 3D je určen především pro uživatele z oblasti liniových staveb, geologie, geodézie, pozemního stavitelství, dobývání nerostných surovin, projektování v krajině (rekultivace a sanace dotčených oblastí) a pozemkových úprav. Jedná se objektovou aplikaci, která je postavená na bázi velmi známého AutoCADu, tudíž jsou propojené prvky jako popisky, profily, povrchy a příčné řezy. Změny se projeví automaticky a vytváření dokumentace tak je hračka.
Proč Civil 3D?
Navrhujte více inovativních řešení ve vašich projektech. AutoCAD Civil 3D nabízí širokou funkcionalitu pro návrh, analýzu a tvorbu výkresové dokumentace všech typů inženýrských staveb.
Dynamický model
Dynamický 3D model umožňuje automatickou aktualizaci všech dotčených součástí projektu! AutoCAD Civil 3D s tímto dynamickým modelem pracuje. Je tedy, který je neustále aktuální a obsahuje velké množství informací. Díky těmto informacím dokážete vytvářet celou škálu analýz, vizualizace, simulovat reálné fungování projektu, určovat náklady na výstavbu – a to vše již v prvotních fázích návrhu a velice přesně.

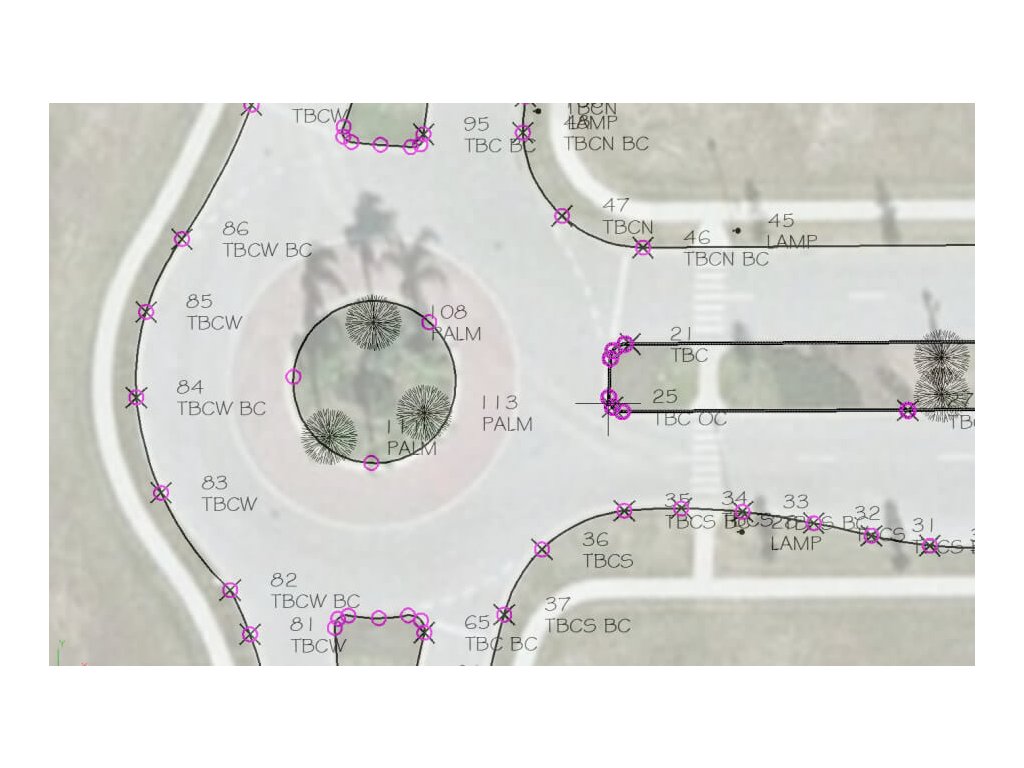

Zaměření dat
Civil 3D obsahuje plnou funkcionalitu pro zpracování geodetických podkladů. Lze naimportovat hrubá měřická data, provést nezbytné úpravy a provést analýzu zaměření metodou nejmenších čtverců. V modelu jsou automaticky vytvořeny povinné spojnice a následně lze vytvořit 3D model terénu. Výsledky geodetických prací - body, povinné spojnice a model terénu – lze okamžitě využít ve vašem projektu a výrazně tak zkrátit čas na vytváření stávajícího stavu.
Zemní tělesa

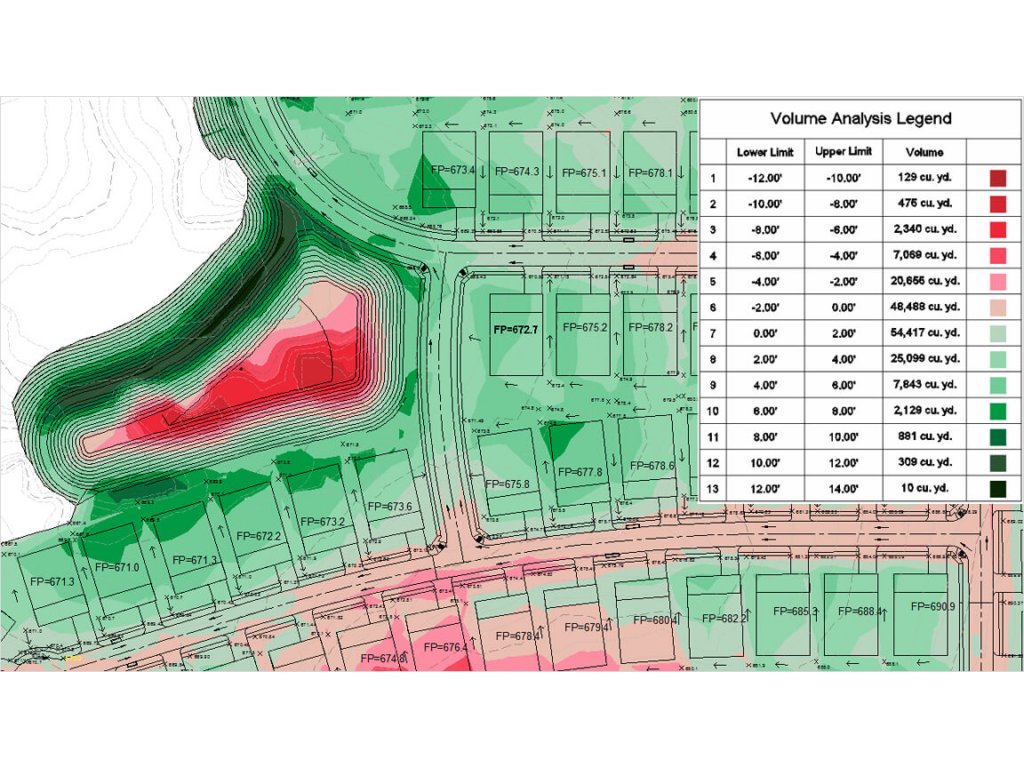

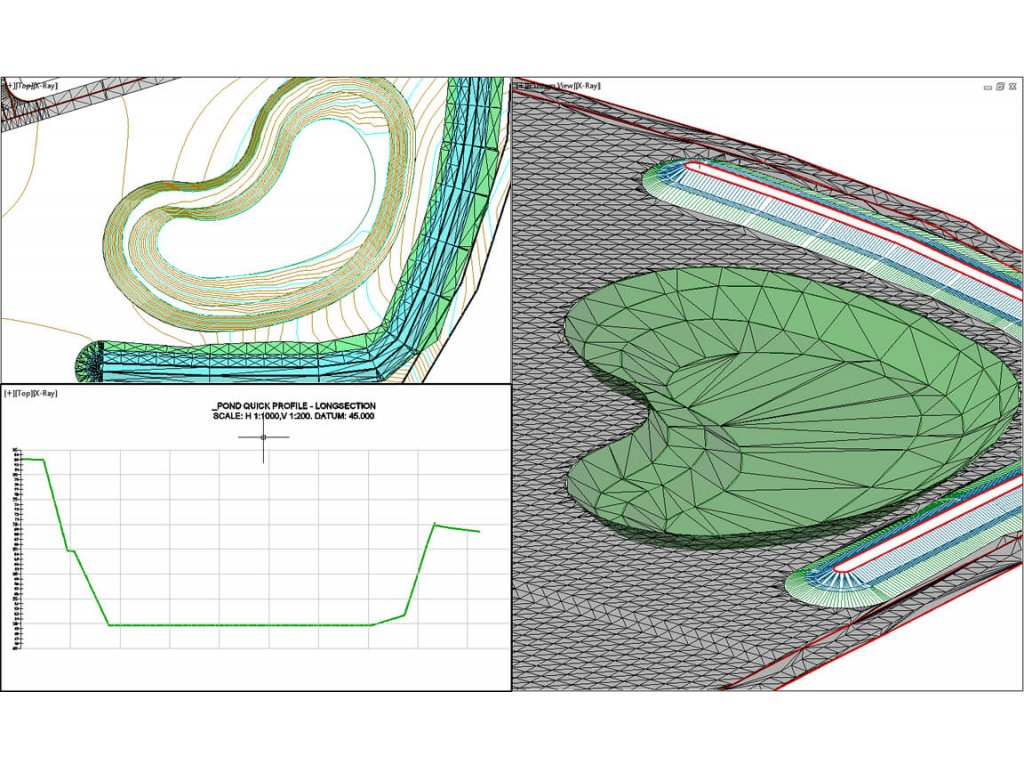

Téměř ve všech projektech se setkáváme s úpravou terénu a návrhem zemních těles. Civil poskytuje funkce pro rychlý a efektivní návrh různých modelů zemních těles dle stanovených inteligentních parametrů, kdy máte možnost vytvořit svahy s různými sklony do určitých vzdáleností, výšek, atd. Samozřejmostí jsou funkce pro automatické vyrovnání objemu výkopu a násypu navrženého tělesa. Při modelování dochází k automatickému výpočtu kubatur a tak máte neustále přehled o množství zemních prací.

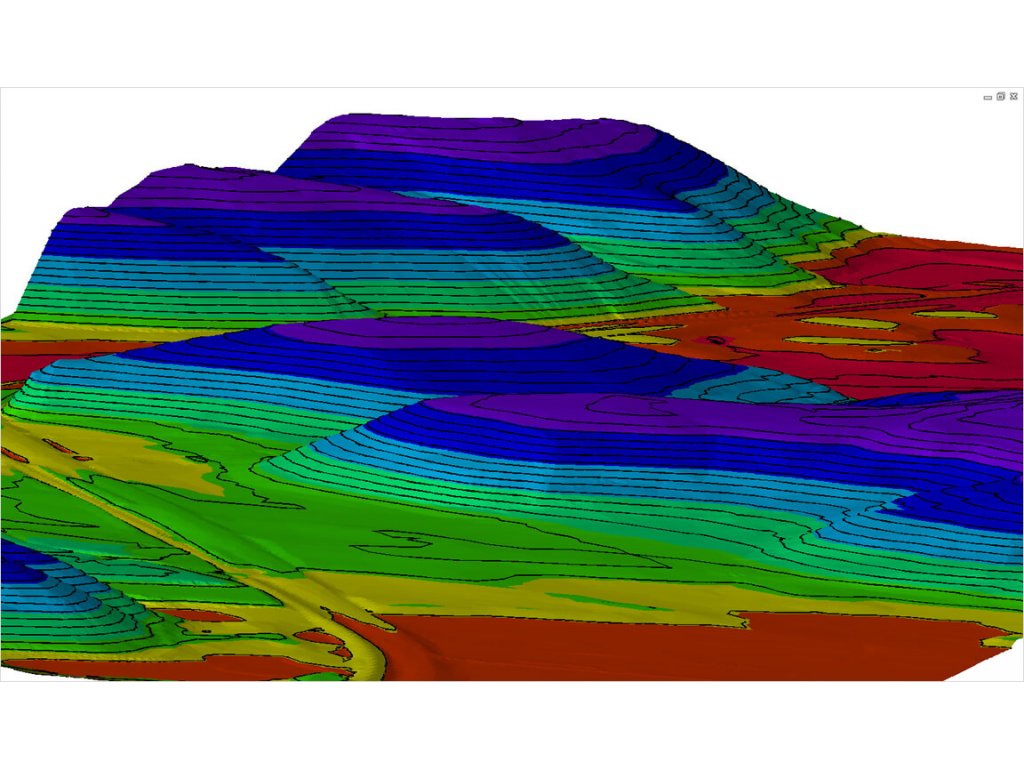

Digitální 3D model

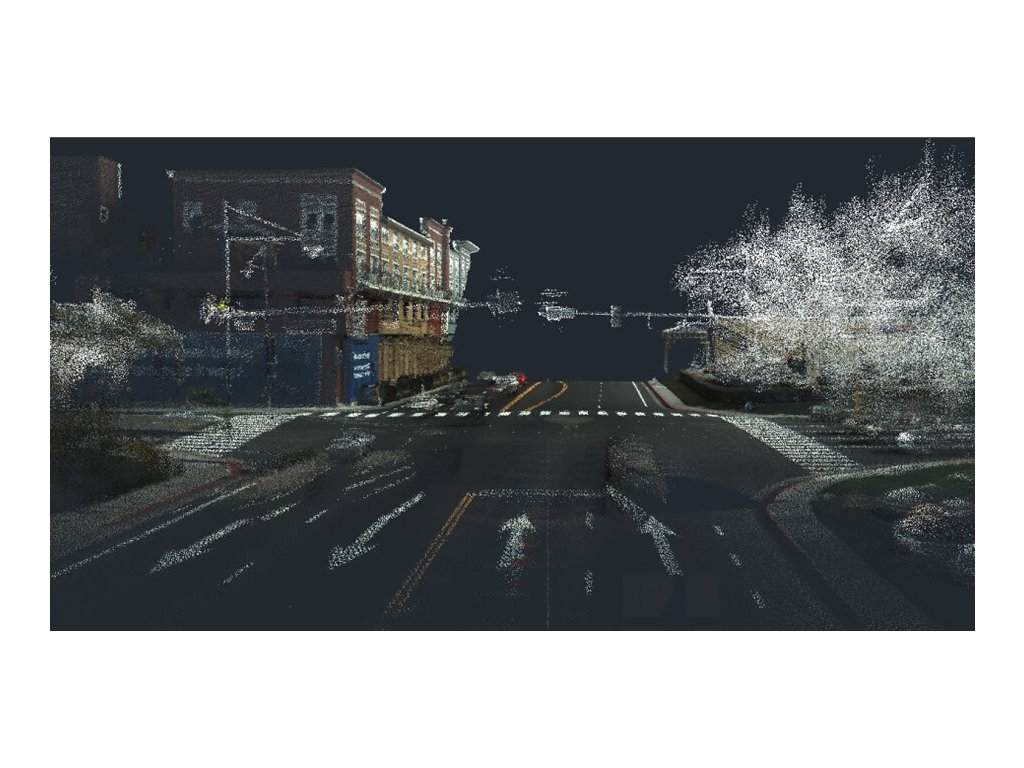

Nespornou výhodou Civilu je jeho otevřenost vůči podkladům, ze kterých je možné vytvořit digitální modely terénu, např. 2D či 3D podklady, geodetické zaměření, vrstevnice, grafické prvky typu křivka či text a mnoho dalších. Lze také využít data pocházející z laserového skenování LIDAR technologií. Body lze vizualizovat a stylizovat dle informací uložených u bodů. Tyto podklady lze poté s úspěchem použít na vytvoření 3D digitálního modelu povrchu, který lze využít pro projekční práce či jako dokumentace skutečného stavu.
Návrh koridoru
Modelování koridoru kombinuje směrový a výškový návrh s použitím vzorové šablony. Součástí tzv. Country kitu neboli standardního nastavení Civil 3D, obdržíte šablony vytvořené na základě ČSN. Pokud potřebujete vytvořit speciální šablonu, lze nejnověji využít grafického editoru, který vám ji umožní vytvořit.
Výstavba
AutoCAD Civil 3D je výborným nástrojem pro všechny části procesu návrhu. Výsledkem mohou být nejen vytyčovací data, ale i modely povrchů, které lze načíst přímo do GPS navigovaných strojů. Pro potřeby přípravy stavby je určen produkt Autodesk Navisworks, ve kterém lze agregovat data z různých datových zdrojů, simulovat stavbu v čase i s ohledem na cenu, vytvářet vizualizace, kontrolovat kolize či provádět další analýzy.
Potrubní sítě

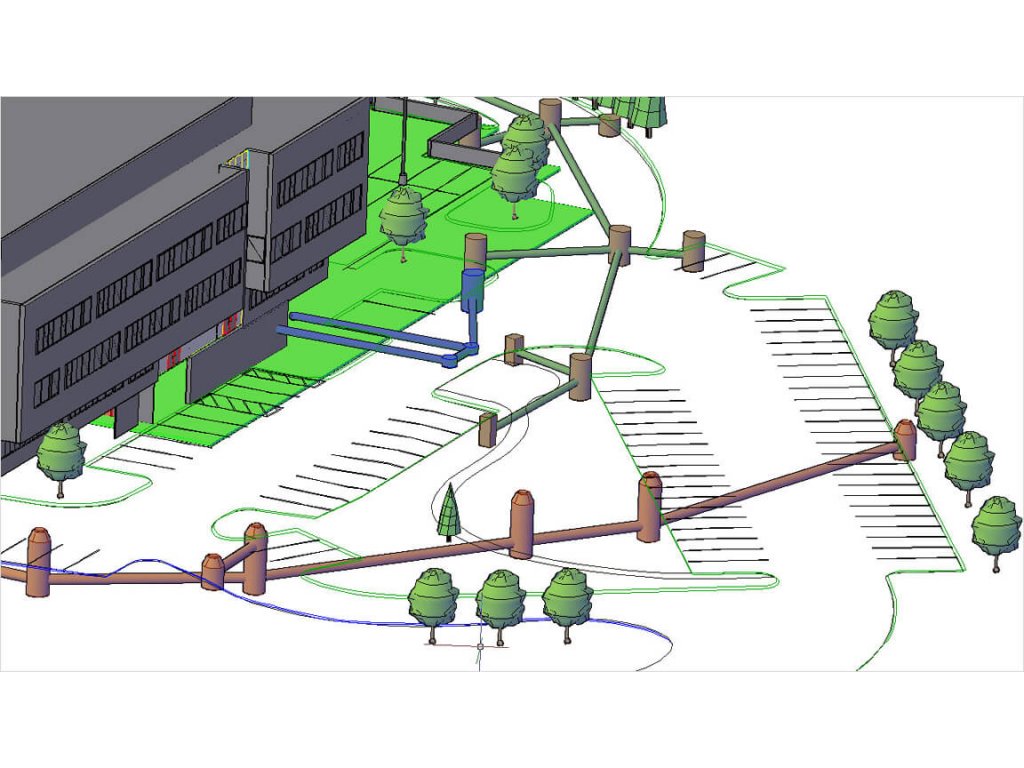

V Civilu 3D můžete navrhovat gravitační kanalizační a splaškové potrubní sítě definováním polohy jednotlivých částí sítě v situaci. Následně dojde k automatickému vykreslení návrhu i v podélném profilu, kde je pak možné definovat výškové řešení sítě. Při vlastním návrhu inženýrských sítí, jsou důležitá především pravidla, podle kterých se sítě navrhují. Je to např. maximální krytí, minimální podélný sklon, apod. Výhodou návrhu je to, že tato pravidla lze zahrnout do návrhu dynamického modelu a program se snaží podle těchto pravidel přizpůsobit daný návrh.
Navrhování parcel
Civil také obsahuje funkcionalitu pro vytváření parcel, které jsou vzájemně propojeny a tak změna jedné parcely se automaticky odrazí ve všech sousedních. Je tedy například velmi jednoduché rozparcelovat nově vznikající satelitní městečko. Výsledkem jsou nejen parcely, ale i výpočty výměr či obvodů a jejich vkládáni do tabulek či externích souborů. Díky možnosti načtení dat z Reviti Architecture je pak možno do parcel osadit navržené domy a získat tak detailní představu o vzhledu budoucí zástavby.
Tvorba výkresové dokumentace

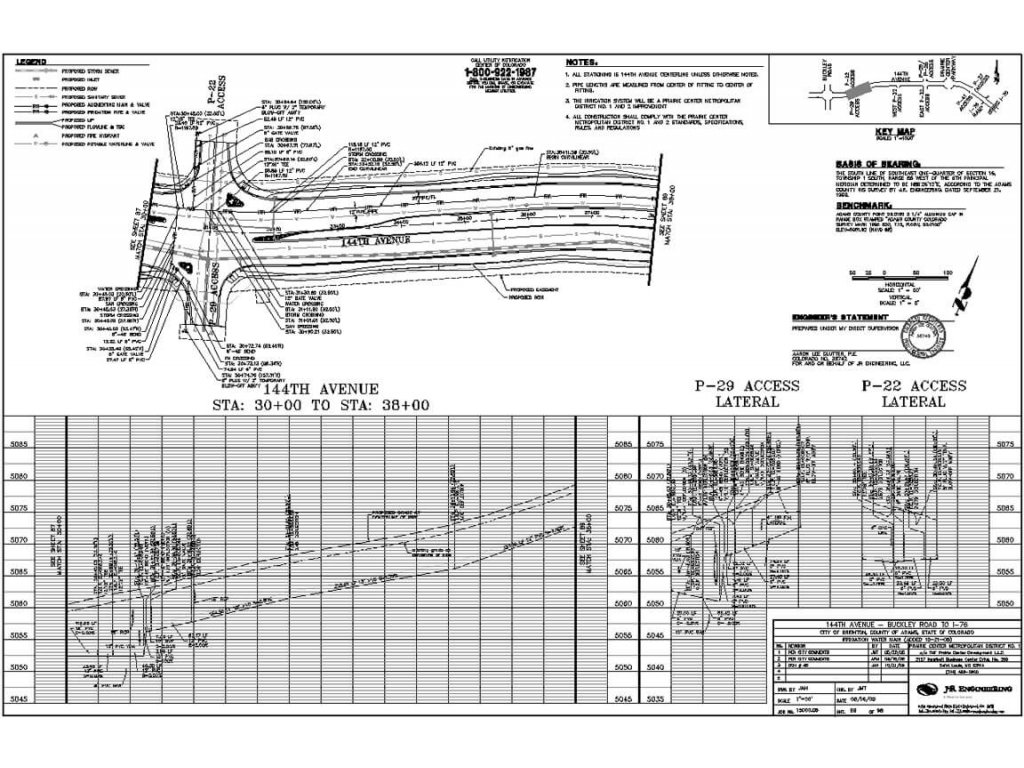

Příprava finálních výkresů je posledním krokem všech projektů a zároveň je to činnost velice zdlouhavá a pracná. Je potřeba nachystat jednotlivá rozvržení, každé rozvržení opatřit rozpiskou, značkami pro skladbu výkresů, legendou, atd. Autodesk AutoCAD Civil 3D má v sobě integrované funkce pro efektivní tisk, kdy je možné si nechat automaticky generovat rámečky definující jednotlivé výkresy a následně si nechat vykreslit vybraná rozvržení, to vše dle předem definovaných šablon. Celý výkresový model je tedy rozdělen na jednotlivé výkresy a každý výkres má svůj správný rozměr papíru, rozpisku, měřítko, barvy a další možná nastavení.
Civil také obsahuje spoustu dalších funkcí, které naleznete v přiloženém letáku.
Související produkty
-
C1RK1-WW1762-L158
-
150/AUT5
-
C3D-136
-
C3D-DZ-S
-
249/PRO
-
395/1
| Kategorie | AutoCAD, Civil 3D |
| Česká lokalizace (?) | Ano |
| Operační systém | Windows |
| Operační systém | Microsoft Windows 7 / 8 / 8.1 |
| Typ Procesoru | Min: Intel® Pentium® 4 nebo AMD Athlon® 64 processor |
| Paměť | Min: 4GB RAM (Doporučeno: 8GM RAM nebo více) |
| Grafický adaptér | Adaptér schopný min. 1 280 x 1 024 s podporou barev True Color a DirectX 11 |
| Místo na disku | Minimálně 16GB |
| Připojení | Důležité je být připojen k internetu kvůli aktivaci licence a po-té alespoň 1x za 30 dní. |
| Detailní požadavky | https://knowledge.autodesk.com/support/autocad-civil-3d/troubleshooting/caas/sfdcarticles/sfdcarticles/System-requirements-for-AutoCAD-Civil-3D-2016.html |
